本实用新型是一种亚克力触摸屏，具体是一种具有亚克力板的触摸屏。包括上层导电薄膜和下层导电玻璃，两者的接触面均为导电层，导电层上设有导线，导线从上层导电薄膜和下层导电玻璃之间设有亚克力板。本实用新型采用导电薄膜、导电玻璃和亚克力板的结构，抗爆性、耐腐性、稳定性有显著改进，而且轻巧便于携带，透光率好，适用性强，能很好的适应工业生产所需。

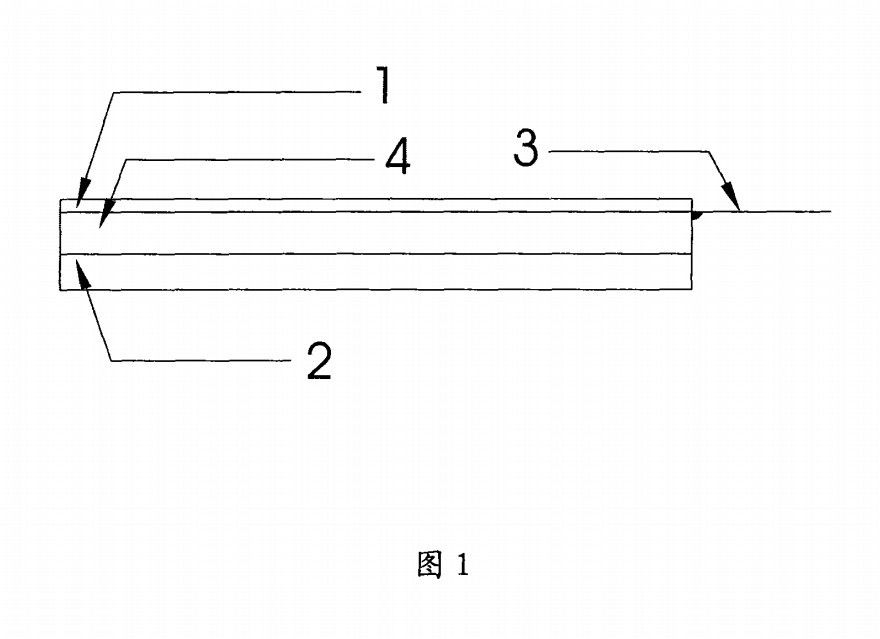

1.具有亚克力板的触摸屏，其特征在于：包括上层导电膜和下层导电玻璃，两者的接触面均为导电层，导电层上设有导线，导线从上层导电薄膜和下层导电玻璃的接触面一侧引出，上层导电薄膜和下层导电玻璃之间设有亚克力板。
2. 根据权利要求1所述的具有亚克力板的触摸屏、其特征在于亚克力加工的板的厚度为4-6mm
技术领域
本实用新型是一种触摸屏，具体是一种具有亚克力板加工的触摸屏。
背景技术
通常电阻屏有ITO薄膜和ITO玻璃组成，ITO是一种弱导电体。薄膜和玻璃都分别又一面是可以导电的导电层。这两个导电层就是触摸屏工作面，为了使薄膜和玻璃上的电压分布的更加均匀，以及为连接屏体外的影线（柔性线路板）使其成为一个通路，在薄膜和玻璃上分别丝印了银胶。ITO薄膜上的导电层上有两条银线，为该导电层上下导通，的一对电极；ITO薄膜上的导电层上有四条银线，为该导薄膜上的两条银线与薄膜上的两条银线贴合是为了使玻璃上的导电层和薄膜导电层上下导通，以便把上电路引出与PFC连接；如上述电路采用蚀刻工艺，玻璃上不需要设置这两条银线。
另两条银线为玻璃导线层上的一对电极。若再一个工作面的电极对上施加电压，则在该工作面上就会形成均匀连续的平行电压分布。
若定义薄膜上的银线Y+和Y-，玻璃上的银线为X+何X-，当在Y方向的电极对上施加一确定的电压，而X方向电极对上不加电压，点击触摸屏A点，此在Y平行电压场中，触点处的电压值可以在X+((((或X-)电极上反映出来，通过测量Y+电极对的电压大小，便可得知触点A的Y坐标值。同理当在X电极对上加电压，而Y电极对上不加电压时，通过测量X+电极的电压，便可得知触点的X坐标，因而可以确定触点A的X,Y坐标。
但现有技术中的电阻式触摸屏因为材料的原因，透光率较低，表面易被利器尖锐物损坏，对环境温度适宜性差，耐打击寿命有限，抗爆性、耐蚀性、稳定性均不太理想，未能很好的适宜工业生产所需。因此急需现有技术做出改进。
